Apa yang Dilakukan Rotor Sekrup Tunggal pada Pompa Rongga Progresif

A rotor sekrup tunggal adalah komponen poros heliks yang berputar di dalam stator yang cocok untuk memindahkan cairan atau material semi padat melalui pompa rongga progresif, atau yang mendorong dan melelehkan material plastik ke depan di dalam tong ekstruder. Fungsi intinya sangat jelas: saat rotor berputar, alur spiral membentuk rongga tertutup pada dinding sekitarnya, dan rongga ini berkembang sepanjang sumbu, membawa material bersamanya dengan laju aliran pulsasi rendah yang stabil. Ini adalah jawaban langsung terhadap fungsi komponen tersebut, dan semua hal di bawah ini menjelaskan cara kerjanya, alasan pemakaiannya, serta cara memilih dan merawatnya dengan benar.

Dalam aplikasi pompa, rotor bekerja sama dengan a stator untuk pompa rongga progresif , selongsong berlapis elastomer yang menyediakan permukaan penyegelan. Dalam aplikasi ekstrusi, geometri heliks yang sama bekerja pada dinding tong logam, bukan pada stator karet. Kedua sistem mengandalkan prinsip dasar yang sama: geometri spiral berputar yang mengubah energi rotasi menjadi perpindahan aksial material yang stabil.

Ikhtisar Produk dan Desain Struktural

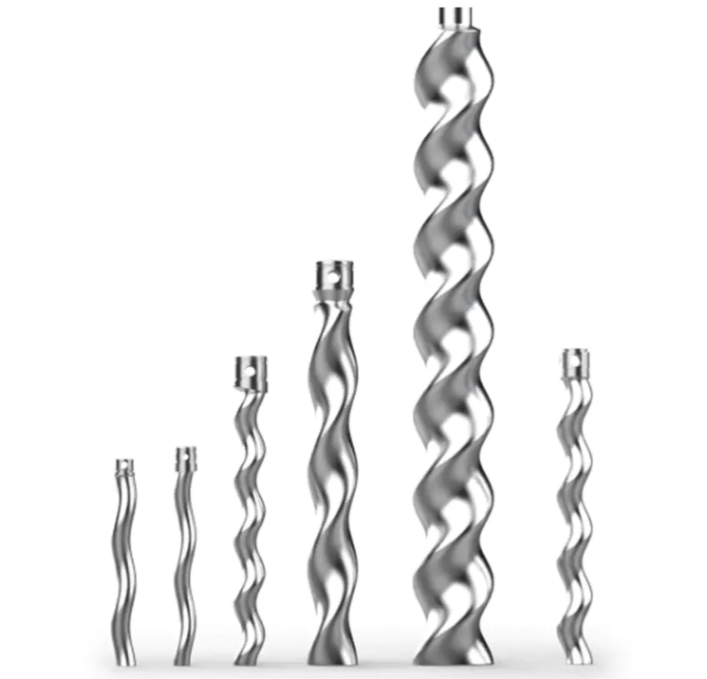

Foto di bawah menunjukkan satu set rotor sekrup tunggal dengan panjang dan profil pitch yang berbeda-beda, mengilustrasikan bagaimana desain spiral dasar yang sama diskalakan untuk kapasitas aliran dan ukuran aplikasi yang berbeda, dari unit takaran kompak hingga rotor yang lebih panjang yang digunakan dalam tugas transfer volume lebih tinggi.

Setiap rotor ditentukan oleh sejumlah kecil parameter geometris yang menentukan kinerjanya: diameter luar spiral, pitch (panjang aksial dari satu putaran heliks penuh), eksentrisitas (offset antara garis tengah rotor dan garis tengah geometris), dan kedalaman alur. Diagram isometrik di bawah memberi label parameter ini pada model rotor yang disederhanakan untuk membuat terminologi lebih mudah diikuti saat membaca gambar teknik atau katalog suku cadang.

Memahami parameter-parameter ini penting karena mengubah salah satu parameter tersebut akan menggeser karakteristik aliran rotor, profil gesernya, dan pola keausannya. Pitch yang lebih pendek dengan kedalaman alur yang lebih kecil cenderung sesuai dengan tekanan yang lebih tinggi, aliran yang lebih rendah, sedangkan pitch yang lebih panjang dengan alur yang lebih dalam mendukung penanganan material yang sensitif terhadap geser seperti produk makanan dengan lebih lembut. Inilah alasannya gejala rotor sekrup tunggal Keausan dini sering kali disebabkan oleh ketidaksesuaian antara geometri asli dan perubahan kondisi pengoperasian, bukan karena cacat pada komponen itu sendiri.

Bagaimana Keausan Rotor Berkembang Selama Pengoperasian

Di dalam ekstruder plastik, rotor sekrup tunggal mendorong bahan mentah ke depan dan menghasilkan panas melalui gesekan saat bahan melewati celah antara alur spiral dan dinding bagian dalam laras. Saat sekrup berputar, sekrup menerapkan gaya geser dan tekanan pada material, secara bertahap melunakkannya dan mencampurkannya secara merata sebelum didorong ke arah cetakan dan diekstrusi menjadi bentuk akhir. Kecepatan sekrup, suhu barel, dan tekanan sistem semuanya secara langsung mempengaruhi seberapa efisien proses ini berjalan, dan keduanya juga mempengaruhi seberapa cepat permukaan rotor aus.

Dalam lingkungan kerja bersuhu tinggi, keausan pada rotor umumnya berasal dari empat sumber yang saling tumpang tindih. Pertama, suhu yang tinggi akan melunakkan bahan rotor itu sendiri, meningkatkan gesekan terhadap dinding laras dan menyebabkan keausan termal. Kedua, gerakan relatif antara rotor dan laras, material, dan permukaan kontak lainnya selama rotasi menghasilkan keausan mekanis biasa seiring berjalannya waktu. Ketiga, kotoran seperti bahan tambahan atau sisa uap air pada bahan yang diproses dapat menimbulkan korosi pada permukaan rotor dan mempercepat degradasi. Keempat, geometri rotor, pemilihan material, dan presisi manufaktur mempengaruhi seberapa tahan rotor terhadap semua hal di atas sejak awal.

Bagan batang horizontal di bawah menyajikan perbandingan umum dan ilustratif tentang seberapa besar kontribusi keempat faktor ini terhadap keausan rotor secara keseluruhan dalam pengoperasian suhu tinggi yang berkelanjutan. Hal ini dimaksudkan sebagai panduan konseptual dan bukan sebagai statistik terukur dari instalasi tunggal mana pun, karena proporsi keausan sebenarnya berbeda-beda berdasarkan material, kecepatan, dan riwayat perawatan. Meski begitu, urutan relatifnya konsisten dengan pengalaman umum di lapangan: keausan termal dan mekanis cenderung mendominasi, sementara faktor korosif dan terkait desain berperan sebagai penyebab, bukan penyebab utama. Mengenali faktor mana yang paling aktif dalam sistem tertentu membantu menentukan apakah perbaikan prioritas adalah peningkatan lapisan, peningkatan pendinginan, atau tinjauan geometri.

Pemilihan Bahan dan Pelapis Tahan Aus

Mengontrol keausan pada rotor sekrup tunggal dimulai dengan pemilihan material. Baja paduan atau paduan khusus yang tahan suhu tinggi, tahan aus, dan tahan korosi adalah titik awal standar untuk rotor yang diharapkan dapat bekerja terus menerus dalam kondisi yang berat. Selain material curah, perawatan permukaan juga memainkan peran yang sama pentingnya dalam memperpanjang masa pakai.

Pelapisan Permukaan

Menerapkan lapisan tahan aus seperti tungsten karbida atau silikon nitrida pada permukaan rotor akan meningkatkan kekerasan permukaan dan meningkatkan ketahanan terhadap keausan mekanis dan termal, yang sangat berguna dalam jalur ekstrusi tugas kontinu.

Optimasi Geometri

Mengoptimalkan parameter geometris seperti sudut heliks, pitch, dan kedalaman alur mengurangi lamanya material bersentuhan dengan permukaan rotor dan menurunkan gaya geser pada titik mana pun, yang pada gilirannya mengurangi konsentrasi keausan lokal.

Peningkatan Sistem Pendinginan

Memperkuat sistem pendingin membantu memastikan rotor dan laras didinginkan secara efektif selama pengoperasian suhu tinggi, menjaga suhu kerja dalam kisaran stabil dan mengurangi keausan termal dalam jangka panjang.

Bagan radar di bawah ini membandingkan empat pendekatan desain rotor pada lima dimensi kinerja pada skala relatif, sehingga menawarkan kerangka konseptual untuk evaluasi aksesoris pompa ulir dan opsi peningkatan rotor daripada laporan tentang produk apa pun yang diuji. Hal ini menunjukkan bahwa rotor berlapis yang dioptimalkan secara geometri umumnya memiliki skor lebih tinggi dalam hal ketahanan aus dan masa pakai, sementara rotor standar tanpa lapisan tetap menjadi pilihan yang masuk akal untuk aplikasi tugas ringan atau intermiten. Membaca kelima sumbu secara bersamaan, dibandingkan titik mana pun secara terpisah, memberikan gambaran paling jelas tentang di mana suatu desain saling menguntungkan. Perbandingan semacam ini paling berguna pada awal proses spesifikasi, sebelum pemasangan rotor dan stator diselesaikan untuk tugas tertentu.

Aplikasi Industri Rotor Sekrup Tunggal

Rotor sekrup tunggal dan pompa yang dibangun di sekitarnya digunakan di berbagai industri karena prinsip perpindahan spiral yang mendasarinya menangani spektrum viskositas dan jenis material yang luas dengan geseran yang relatif rendah dibandingkan dengan teknologi pompa lainnya. SEBUAH pompa ulir vertikal Konfigurasi sering dipilih jika luas lantai terbatas atau umpan gravitasi menyederhanakan pemuatan, sedangkan konfigurasi horizontal tetap umum dalam jalur proses kontinu.

• Instalasi pengolahan air lingkungan menggunakan sistem pompa ulir untuk memindahkan lumpur dan air olahan secara andal dengan denyut rendah
• A pompa ulir limbah konfigurasi menangani air limbah kota dan industri yang mengandung padatan tanpa penyumbatan yang berlebihan
• A pompa sekrup lumpur umumnya ditentukan untuk pemindahan lumpur yang dikeringkan atau dikentalkan di fasilitas pengolahan
• A pompa sekrup makanan varian, dibuat dengan bahan dan finishing food grade, memindahkan produk makanan kental atau mengandung partikulat dengan lembut
• Proses sektor kimia, kertas dan pulp, petrokimia, dan energi mengandalkan prinsip rotor dan stator yang sama untuk pengukuran dan transfer yang konsisten

Sebagai sebuah produsen pompa ulir penyediaan keduanya lengkap pompa ulir tunggal dan individu suku cadang untuk pompa rongga progresif , mencocokkan bahan dan lapisan rotor dengan industri tertentu merupakan bagian rutin dari proses spesifikasi, karena rotor yang cocok untuk tugas lumpur abrasif tidak secara otomatis merupakan pilihan yang tepat untuk transfer food grade.

Ilustrasi ini mencerminkan pola umum yang terlihat di seluruh industri proses: aplikasi yang melibatkan padatan abrasif, seperti pemindahan lumpur dan tugas kimia atau petrokimia, memberikan tuntutan yang lebih besar pada ketahanan aus rotor dibandingkan aplikasi yang lebih lembut seperti pemindahan produk makanan atau penanganan air bersih. Inilah sebabnya mengapa pemilihan material dan pelapis rotor harus selalu disesuaikan dengan tugas spesifik daripada diperlakukan sebagai keputusan satu ukuran untuk semua, dan mengapa berkonsultasi dengan pemasok pompa selama spesifikasi cenderung mencegah masalah keausan dini di kemudian hari.

Praktik Pengoperasian yang Memperpanjang Umur Servis Rotor

Di luar pilihan material dan pelapis, disiplin pengoperasian sehari-hari memiliki pengaruh yang dapat diukur terhadap berapa lama satu rotor sekrup bertahan dalam pengoperasiannya. Praktik berikut ini dikenal luas dalam industri pompa rongga progresif dan ekstrusi sebagai cara efektif untuk memperlambat perkembangan keausan.

1. Operasikan ekstruder atau pompa secara ketat sesuai dengan prosedur terukurnya, hindari kondisi kelebihan beban dan siklus start-stop yang sering dan tidak perlu
2. Jadwalkan pemeriksaan pemeliharaan rutin untuk menilai keausan rotor dan barel atau stator, dan ganti komponen yang sangat aus sebelum mempengaruhi kualitas hilir
3. Bersihkan rotor dan wadahnya secara teratur untuk menghilangkan kotoran dan residu yang menempel yang dapat mempercepat keausan korosif
4. Berikan pelumasan yang sesuai pada permukaan kontak antara rotor dan housing untuk mengurangi keausan akibat gesekan
5. Pertahankan kualitas bahan baku yang konsisten, hindari bahan baku dengan kotoran berlebihan atau ukuran partikel tidak rata yang meningkatkan keausan abrasif
6. Kontrol sistem pemanas dan pendingin secara tepat untuk menghindari perubahan suhu berlebihan yang membebani material rotor

Bagan garis di bawah mengilustrasikan, secara umum, bagaimana praktik perawatan yang konsisten cenderung mempengaruhi keausan rotor kumulatif selama periode pengoperasian yang lama dibandingkan dengan perawatan minimal atau tidak teratur. Hal ini disajikan sebagai tren konseptual dan bukan data terukur dari unit tertentu, karena kurva keausan aktual sangat bergantung pada sifat abrasif material, kontrol suhu, dan siklus kerja. Meski begitu, kesenjangan yang semakin lebar antara kedua lini dari waktu ke waktu mencerminkan pola yang umum dilaporkan di seluruh industri: perbedaan keausan pada tahap awal memang kecil, namun akan bertambah secara signifikan jika semakin lama rotor yang tidak dirawat dengan baik tetap digunakan secara terus-menerus. Ini adalah salah satu argumen paling jelas untuk membuat jadwal inspeksi rutin ke dalam rencana pemeliharaan pompa atau ekstrusi daripada bereaksi hanya setelah terjadi kegagalan. Fasilitas yang melacak tren keausan dari waktu ke waktu umumnya memiliki posisi yang lebih baik untuk merencanakan penggantian rotor secara proaktif daripada mengalami waktu henti yang tidak direncanakan.

Tentang Jingjiang Meijia Pump Industry Co., Ltd.

Jingjiang Meijia Pump Industry Co, Ltd terletak di Jalan Xintai No. 36, Zona Pengembangan Ekonomi dan Teknologi Jingjiang, Provinsi Jiangsu. Perusahaan ini bergerak dalam produksi, penjualan, dan layanan purna jual pompa ulir tunggal dan suku cadang pompa ulir tunggal, dengan tim teknik yang berpengalaman dalam desain, manufaktur, dan inspeksi set pompa ulir lengkap.

Produk pompa ulir tunggal Meijia memiliki rangkaian struktural yang lengkap, opsi konfigurasi yang beragam, dan spesifikasi lengkap yang disesuaikan untuk aplikasi yang berfokus pada daya tahan. Mereka digunakan dalam pengolahan air lingkungan, pengolahan kimia, kertas dan pulp, makanan dan farmasi, petrokimia, dan operasi sektor energi. Sebagai produsen pompa ulir , Meijia Pump Industry juga memasok aksesoris universal yang kompatibel dengan berbagai sistem pompa ulir tunggal, didukung oleh kapasitas produksi dan pengalaman teknis yang dimaksudkan untuk memberikan kinerja yang stabil pada produknya.

Pusat layanan purna jual perusahaan memiliki tim insinyur yang siap membantu pelanggan dengan tindak lanjut teknis setelah pemasangan. Melalui perbandingan jangka panjang di berbagai lingkungan dan kondisi kerja, pengguna telah melaporkan bahwa produk pompa ulir tunggal Meijia terus beroperasi dengan andal dari tahun ke tahun. Industri Pompa Jingjiang Meijia menyambut baik kunjungan dan pertukaran teknis dari mitra di seluruh industri.

Pertanyaan yang Sering Diajukan

Q1: Apa yang menyebabkan keausan dini pada rotor sekrup tunggal?

Keausan dini biasanya disebabkan oleh kombinasi suhu pengoperasian yang tinggi, gesekan mekanis terhadap laras atau stator, kotoran pada bahan yang diproses, dan ketidaksesuaian geometri atau lapisan dengan tugas spesifik.

Q2: Bagaimana saya tahu jika satu rotor sekrup perlu diganti?

Indikator umum mencakup berkurangnya keluaran aliran, peningkatan kebisingan atau getaran selama pengoperasian, pembacaan tekanan yang tidak konsisten, dan permukaan yang terlihat berlubang atau beralur selama pemeriksaan rutin.

Q3: Dapatkah desain rotor yang sama digunakan untuk aplikasi makanan dan limbah?

Umumnya bukan tanpa penyesuaian; rotor pompa ulir makanan memerlukan bahan dan penyelesaian akhir yang aman untuk makanan, sedangkan rotor pompa ulir limbah atau lumpur biasanya dilengkapi dengan lapisan dan geometri berbeda yang sesuai untuk padatan abrasif.

Q4: Seberapa sering rotor sekrup tunggal harus diperiksa?

Frekuensi inspeksi bergantung pada tingkat keparahan tugas, namun pemeriksaan visual dan dimensi rutin selama interval perawatan terjadwal disarankan untuk mengetahui tren keausan sebelum mempengaruhi kualitas keluaran.

Q5: Apakah suku cadang pompa ulir tunggal dapat dipertukarkan antar merek?

Kompatibilitas dimensi bervariasi menurut produsen, jadi suku cadang untuk pompa rongga progresif, termasuk rotor dan stator, harus disesuaikan dengan spesifikasi pompa asli atau dikonfirmasi dengan pemasok sebelum memesan.
